La Vanne à Guillotine : Synthèse Technique & Classification
Guide de référence par Legitech Documentation — Expertise en ingénierie documentaire & rédaction technique industrielle.
Un organe de sectionnement conçu pour les environnements difficiles, analysé pour les concepteurs, acheteurs, installateurs, exploitants et équipes de maintenance.
Fonctionnement et principes mécaniques

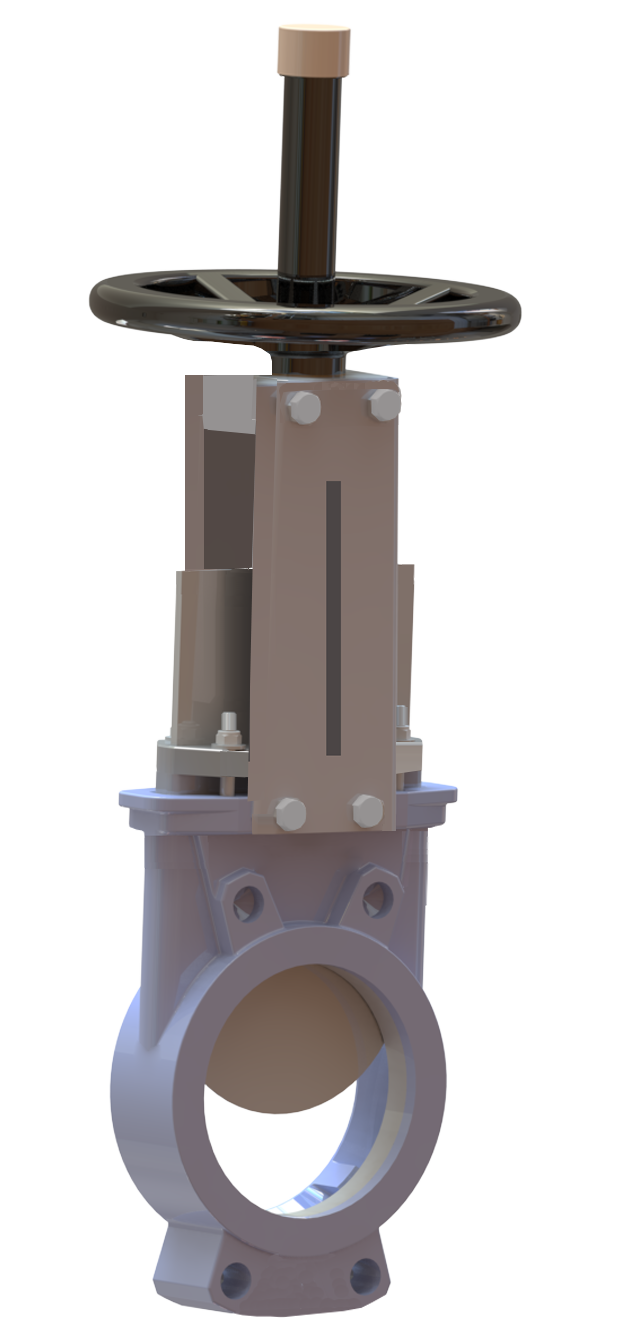

La vanne à guillotine est un organe de sectionnement tout-ou-rien. Son obturateur, une lame métallique guidée par des glissières, coulisse perpendiculairement à l’écoulement pour ouvrir ou fermer la conduite.
Particularité : contrairement à une vanne papillon dont le disque reste dans le flux, la lame de la guillotine s’efface totalement, permettant le passage de fluides chargés sans risque de blocage.
Exploitation : idéale pour boues, eaux usées, pâtes à papier, résidus miniers, fluides abrasifs ou visqueux.
Classification et typologies d’ingénierie
Le choix d’une vanne à guillotine dépend des caractéristiques du fluide, du niveau d’abrasion, de la pression, de la fréquence de manœuvre et des exigences de maintenance.
| Critère de conception | Typologies de vannes | Impact technique & exploitation |
|---|---|---|
| Mode d’étanchéité | Siège métallique Siège élastomère |
• Métallique : haute température, fluides abrasifs, longue durée de vie. • Élastomère : étanchéité parfaite, pressions modérées, fluides propres ou légèrement chargés. |
| Géométrie du passage | Passage circulaire Passage rectangulaire |
• Circulaire : standard, compatible avec brides ISO/EN. • Rectangulaire : idéal pour fluides très chargés ou pâteux. |
| Type d’actionnement | Manuel (volant, levier) Motorisé (pneumatique, électrique, hydraulique) |
• Manuel : simple, économique. • Motorisé : automatisation, pilotage à distance, cycles fréquents. |
| Conception du corps | Monobloc Démontable |
• Monobloc : robustesse, faible maintenance. • Démontable : facilite le remplacement de la lame et des sièges. |
| Normes d’encombrement | ISO 5752 EN 558 (séries spécifiques selon DN) |
• ISO 5752 : références internationales pour les longueurs face-à-face. • EN 558 : séries normalisées selon DN et type de raccordement. |
