Le Robinet à Soupape : Synthèse Technique & Classification
Guide de référence par Legitech Documentation — Expertise en ingénierie documentaire & rédaction technique industrielle.
Un organe de réglage et de sectionnement essentiel, analysé pour les concepteurs, acheteurs, installateurs, exploitants et équipes de maintenance.
Fonctionnement et principes mécaniques

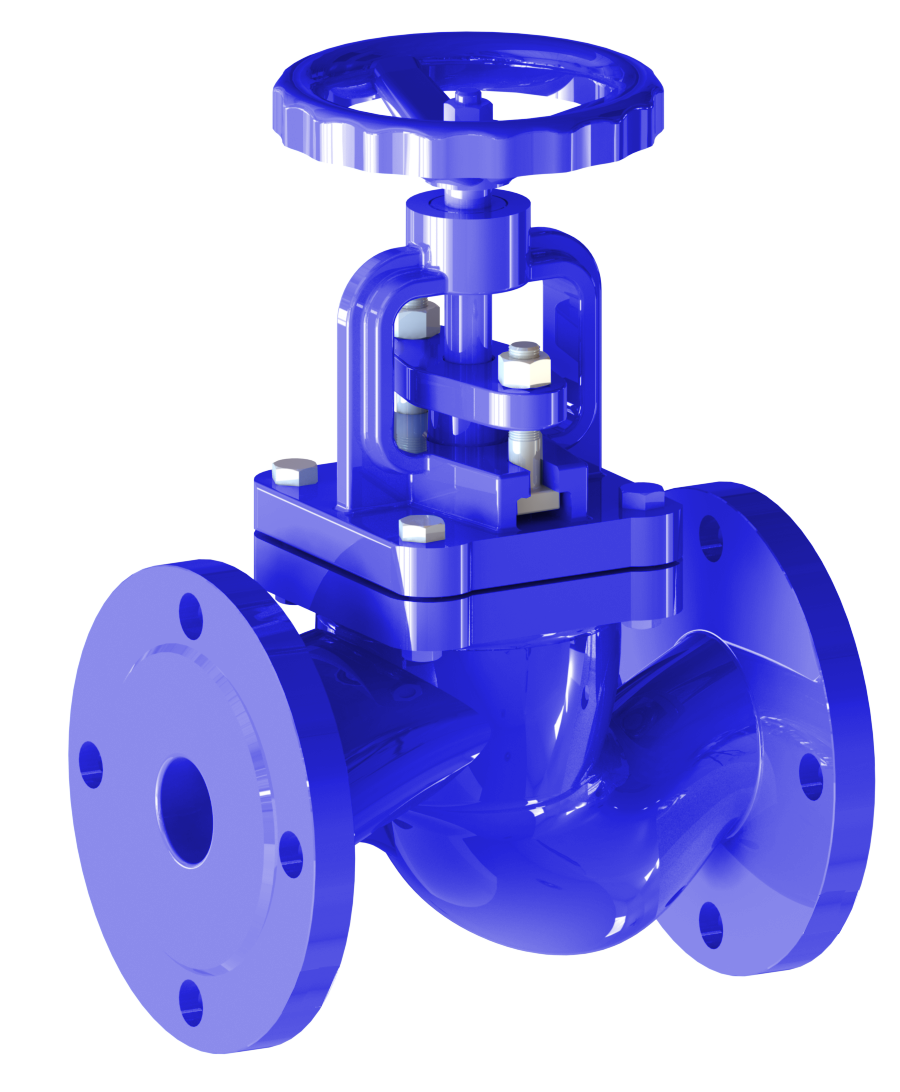

Le robinet à soupape (ou vanne à clapet) est l’un des organes de régulation les plus précis du secteur industriel. Son fonctionnement repose sur un obturateur se déplaçant linéairement pour venir se plaquer contre un siège, permettant un contrôle fin du débit.
Étanchéité : assurée par le contact axial entre la soupape et son siège.
Dynamique des fluides : excellent comportement en régulation, pertes de charge plus élevées qu’un boisseau ou un papillon.
Exploitation : idéal pour vapeur, eau surchauffée, réseaux haute pression et applications nécessitant une précision de réglage.
Classification et typologies d’ingénierie
Le choix d’un robinet à soupape dépend des contraintes de pression, de température, du fluide, de la précision de réglage et des exigences normatives.
| Critère de conception | Typologies de vannes | Impact technique & exploitation |
|---|---|---|
| Forme de la soupape | Plate Conique À pointeau |
• Plate : sectionnement simple. • Conique : excellente étanchéité, résistance à l’usure. • Pointeau : réglage de haute précision, idéal pour faibles débits. |
| Géométrie du corps | Passage droit Passage coudé |
• Passage droit : pertes de charge réduites. • Passage coudé : encombrement optimisé, changement de direction du fluide. |
| Conception de la tige | Tige montante Tige non montante |
• Montante : indication visuelle de la position. • Non montante : idéal pour espaces restreints. |
| Technologie du siège | Siège fixe Siège rapporté Siège incliné |
• Fixe : usiné dans le corps, robuste. • Rapporté : interchangeable, facilite la maintenance. • Incliné : réduit les pertes de charge, améliore l’écoulement et limite l’érosion du siège. |
| Actionnement | Manuel (volant) Motorisé (pneumatique, électrique, hydraulique) |
• Manuel : contrôle direct. • Motorisé : régulation automatisée, pilotage à distance. |
