Le Robinet à Papillon : Synthèse Technique & Classification
Guide de référence par Legitech Documentation — Expertise en ingénierie documentaire & rédaction technique industrielle.
Un organe de sectionnement polyvalent, analysé pour les concepteurs, acheteurs, installateurs, exploitants et équipes de maintenance.
Fonctionnement et principes mécaniques

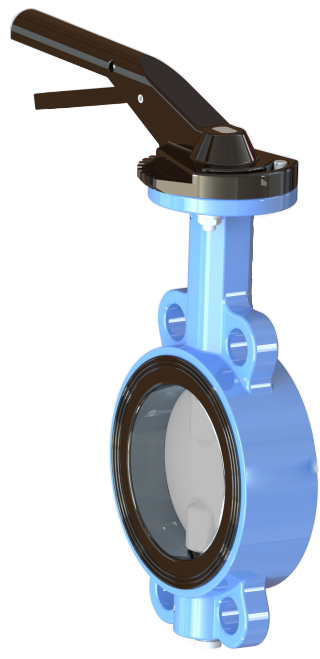

Le robinet à papillon est un organe de sectionnement compact, léger et réactif. Son principe repose sur un disque pivotant autour d’un axe central. Une manœuvre en quart de tour (90°) permet d’ouvrir ou de fermer instantanément le passage du fluide.
Étanchéité : assurée par le contact disque/garniture, souvent en élastomère ou en polymère technique.
Dynamique des fluides : pertes de charge modérées, dépendantes du profil du disque.
Exploitation : idéal pour les réseaux d’eau, HVAC, chimie légère et applications générales.
Classification et typologies d'ingénierie
Le choix d’un robinet à papillon dépend des contraintes de pression, de température, du fluide, de la fréquence de manœuvre et des exigences normatives.
| Critère de conception | Typologies de vannes | Impact technique & exploitation |
|---|---|---|
| Mode de raccordement | Wafer (entre-brides) Lug (à oreilles taraudées) À brides |
• Solution compacte et économique. • Permet le démontage aval sans vidange complète. • Fixation directe, meilleure rigidité. |
| Conception du papillon | Concentrique Double excentration Triple excentration |
• Standard, économique. • Réduction des frottements, meilleure étanchéité. • Haute performance, idéal pour pressions élevées. |
| Face-à-face normatif (NF EN 558 / ISO 5752) |
Série 20 (Wafer / Lug court) Série 13 (Double bride court) Série 14 (Double bride moyen) Série 16 (Double bride spécial) Série 25 (Double bride long) |
• Série 20 : encombrement court, norme la plus courante pour les modèles Wafer et Lug. • Série 13 : version à brides courte, compacte. • Série 14 : version à brides moyenne, très répandue (anciennement DIN 3202 F4). • Série 16 : série spéciale pour certaines conceptions à brides. • Série 25 : version à brides longue, utilisée pour applications spécifiques ou hautes pressions. |
| Actionnement | Manuel (poignée, réducteur) Motorisé (pneumatique, électrique) |
• Commande simple et économique. • Intégration dans les systèmes automatisés. |
