Les Clapets de Non-Retour : Synthèse Technique & Classification
Guide de référence par Legitech Documentation — Expertise en ingénierie documentaire & rédaction technique industrielle.
Un organe de sécurité indispensable, analysé pour les ingénieurs, exploitants et bureaux d’études.
Fonctionnement et principes mécaniques

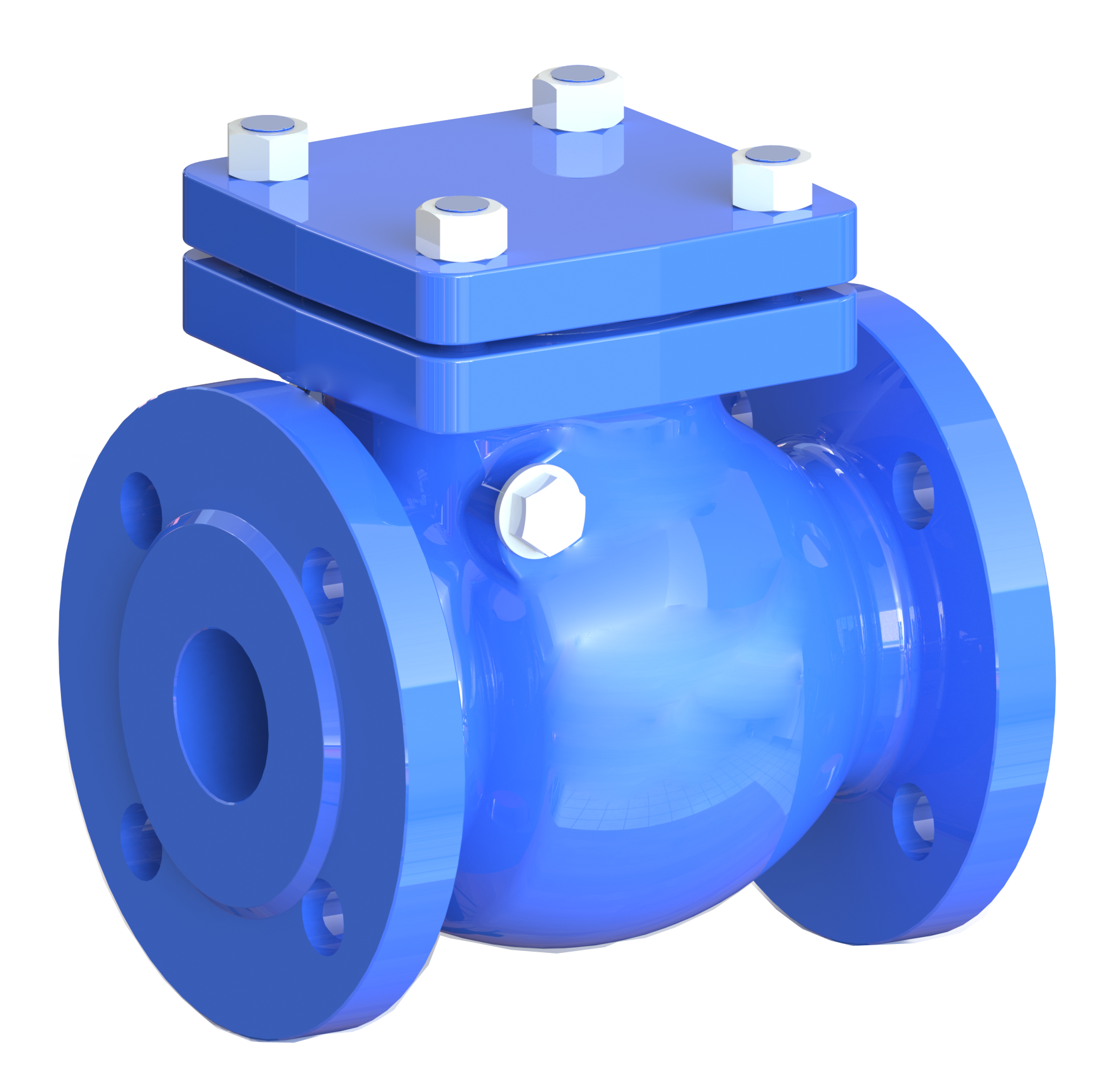

Les clapets de non-retour sont des organes entièrement automatiques dont la fonction est d’autoriser l’écoulement dans un sens unique et de bloquer instantanément tout reflux. Ils protègent les installations contre les retours de pollution, le désamorçage des pompes et les coups de bélier.
Principe : l’obturateur (battant, bille, disque, piston ou membrane) s’ouvre sous la poussée du fluide amont et se referme dès que la pression s’annule ou s’inverse.
Exploitation : aucun opérateur, aucune énergie, aucune commande — fonctionnement entièrement autonome.
Classification et typologies d’ingénierie
Le choix d’un clapet dépend des contraintes de pression, de vitesse du fluide, du risque de coup de bélier, du type de fluide et des exigences normatives.
| Critère de conception | Typologies de clapets | Impact technique & exploitation |
|---|---|---|
| Technologie de l’obturateur | Battant Ressort Bille Piston guidé Membrane |
• Battant : idéal pour grands diamètres, faible perte de charge. • Ressort : fermeture rapide, limite les coups de bélier. • Bille : robuste, adapté aux fluides chargés. • Piston guidé : haute performance, fermeture contrôlée. • Membrane : excellente résistance chimique, applications sanitaires. |
| Mode de fermeture | Gravitaire Ressort Amorti |
• Gravitaire : simple, économique. • Ressort : fermeture instantanée. • Amorti : réduit les chocs hydrauliques. |
| Type de raccordement | Wafer Brides Fileté |
• Wafer : compact, montage entre-brides. • Brides : robustesse, tenue mécanique élevée. • Fileté : petits diamètres, réseaux utilités. |
| Type d’étanchéité | Élastomère Métallique |
• Élastomère : étanchéité parfaite, basse/moyenne pression. • Métallique : haute température, vapeur, hydrocarbures. |
| Normes d’encombrement | ISO 5752 API 594 |
• ISO 5752 : séries normalisées pour clapets Wafer. • API 594 : référence internationale pour clapets double battant. |
